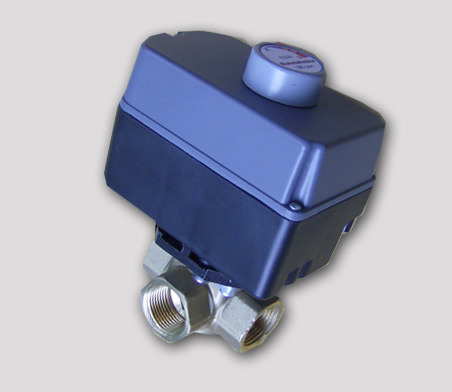

ROTOMIX B3
(tropolni mešni ventil)
Opis: Rotomix B3 za preciznu regulaciju protoka i to:
- Podno i
- Radijatorsko grejanje
Dimenz. |
Navoj |
Kvs |
Tez.G |
Šifra |
15 |
½” |
4 |
1.3 |
B3 15 |
20 |
¾” |
7 |
1.35 |
B3 20 |
25 |
1” |
10 |
1.85 |
B3 25 |
32 |
5/4” |
15 |
1.70 |
B3 32 |
Spoljni navoj |
|
|
B3 S |
20 |
1” |
7 |
1.3 |
B3S 20 |
25 |
6/4” |
10 |
1.5 |
B3S 25 |
Malih je dimenzija pa je pogodan za korišćenje kod bakarnih instalacija.
Karakteristike:
- Trožično upravljanje sa dvo ili tropoložajnom regulacijom
- Mogućnost ručnog upravljanja pomoću rasteretnog dugmeta na poklopcu
- Indikacija nameštanja položaja mesnog ventila
- Priključni kabl
- Vreme okretanja 30s/90 *
- Upravljački priklj. kabal 5x 0.5 mm x 1,5 m
- Zaštita u klasi IP 54
- Max.izlazni moment 12 Nm -32 Nm
- Radna temp. okoline 10-50*C
- Reduktor plastično čelični
- Radni vek 200.000 ciklusa (testirano)
- Kućište Poliamid BASF sa 30% GF
VENTIL:
- Sa unutrašnjim ili spoljnjim navojem
- Dimenzije od ½” do 1 ½”
- Radni pritisak 6 bar
- Maksimalna temp.tečnog medija do 110*c
- Kućište ventila CuZn39Pb3 kovani
- Zaptivanje „O"
|

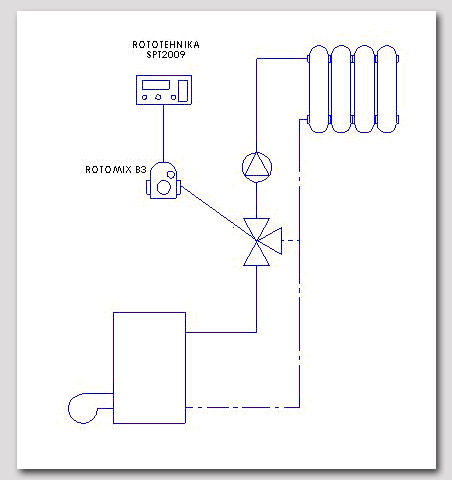

Primer ugradnje:
ROTOMIX B4
(Četveropolni mešni ventil)
Opis: Rotomix B4 za preciznu regulaciju protoka i to:
- Podno i
- Radijatorsko grejanje
Dimenz. |
Navoj |
Kvs |
Tez.G |
Šifra |
15 |
½” |
4 |
1.4 |
B4 15 |
20 |
¾” |
7 |
1.35 |
B4 20 |
25 |
1” |
10 |
1.90 |
B4 25 |
32 |
5/4” |
15 |
1.8 |
B4 32 |
Spoljni navoj |
|
|
B4 S |
20 |
1” |
7 |
1.4 |
B4S 20 |
25 |
6/4” |
10 |
1,6 |
B4S 25 |
Malih je dimenzija pa je pogodan za korišćenje kod bakarnih instalacija.
KARAKTERISTIKE:
- Trožično upravljanje sa dvo ili tropoložajnom regulacijom
- Mogućnost ručnog upravljanja pomoću rasteretnog dugmeta na poklopcu
- Indikacija nameštanja položaja mesnog ventila
- Priključni kabl
- Vreme okretanja 30s/90 *
- Upravljački priklj.kabel 5x 0.5 mm x 1,5 m
- Zaštita u klasi IP 54
- Max. izlazni moment 12 Nm
- Radna temp. Okoline -10-50*C
- Reduktor plastično čelični
- Radni vek 200.000 ciklusa (testirano)
- Kućište Poliamid BASF sa 30% GF
VENTIL:
- Sa unutrašnjim ili spoljnjim navojem
- Dimenzije od ½” do 1 ½”
- Radni pritisak 6 bar
- Maksimalna temp. tečnog medija do 110*c
- Kućište ventila CuZn39Pb3 kovani
- Zaptivanje „O" |

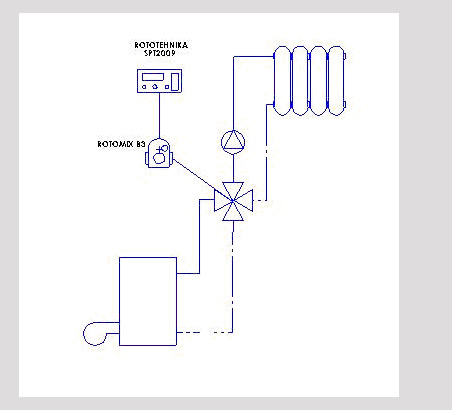

Primer ugradnje:
