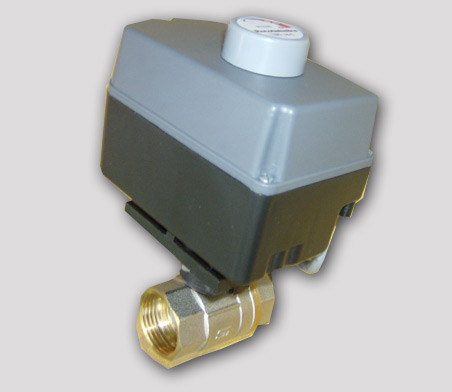

ROTO L1
(prolazni loptasti ventil)

DN	N M	Kvs	Tez G	Šifra
15	½”	17	0.9	L1 15
20	3/5”	41	0,95	L1 20
25	1”	68	1.05	L1 25
32	5/4”	123	1,25	L1 32

Na loptastim ventilima do dimenzje DN 32 je ugradjen „laki” reduktor sa:
- Periodom otvaranja 110/90 *
- Obrtni moment 12 Nm
- Stepen zaštite IP 54
- Područje rada -10 +50 * C
- Upravljanje ventilom ( motorom) dvo položajno (dvo tačkasto).

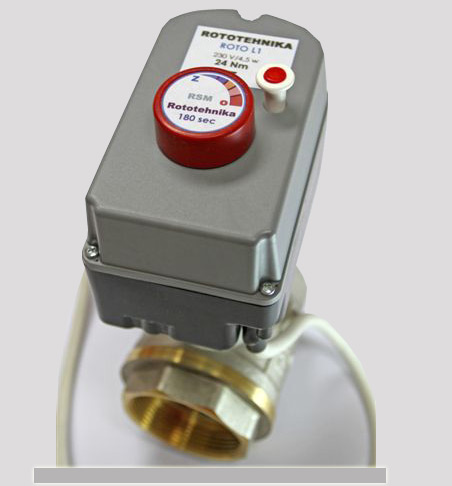

ROTO L2
(prolazni loptasti ventil)

DN	N M	Kvs	Tez	Šifra
32	1 ¼"	123	2.45	L2 32
40	1 ½”	200	3.05	L2 40
50	2”	288	4.12	L2 50

Na loptaste ventile velikih nazivnih prečnika su ugrađeni “teški” reduktori sa:
- Periodom otvaranja 110 “/90* ili 210”/90*
- Obrtnim momentom 32 Nm
- Stepenom zaštite IP 54
- Upravljanje dvo položajno

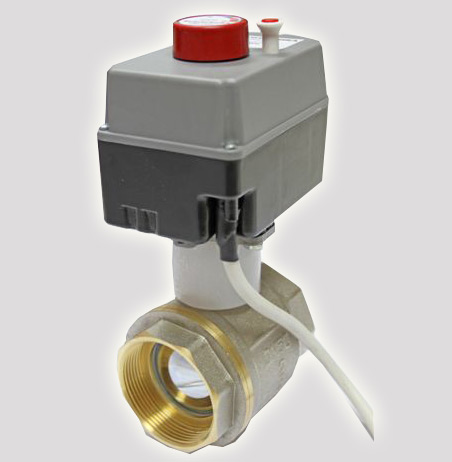

ROTO L 3
(trokraki loptasti ventil)

DN	N M	Kvs	Tez G	Šifra
32	1 ¼”		4	L3 32
40	1 ½”		5	L3 40
50	2”		7	L3 50

Na l optastim ventilima do dimenzje DN 50 je ugradjen „teški” reduktor sa:
- Periodom otvaranja 110”/90 *i 210”/90*
- Obrtni moment 32 Nm
- Stepen zaštite IP 54
- Područje rada -10 +50 * C
- Upravljanje ventilom (motorom) tropoložajno.

ROTO L 1 -3

POGON
Napon	220-230 V
Priključni kabl	5 x 0.75 mm2 ,dužine 1,5 m
Tip motora	Sinhroni reverzibilni
Ručno upravljanje	Preko cevastog ključa
Indikacija položaja	Na poklopcu reduktora
Polozajna kontrola otvaranja	Moguca je i fina položajna kontrola položaja
Standardno upravljanje pogonom	Tro položajna
Vlastita potrošnja	5W
Stepen zaštite	IP54
Max izlazni moment	32 Nm
Vreme otvaranja	Laki pogon 60 - 90”/90*	Teški pogon 210 sec/90
VENTILI
Tip ventila	Roto L1	Roto L2 i L3
Priključci	Unutrašnji navoj
Materijal ventila	Mesing kovani niklovani
Materijal kugle	Mesing tvrdo hromirani
Zaptivka	TPE ,PTFE ,TPE ,BC,
Zaptivka lopte	PTFE
Grejna tečnost	Voda sa aditvima protiv zamrzavanja
Temperatura fluida	0-130 * C
